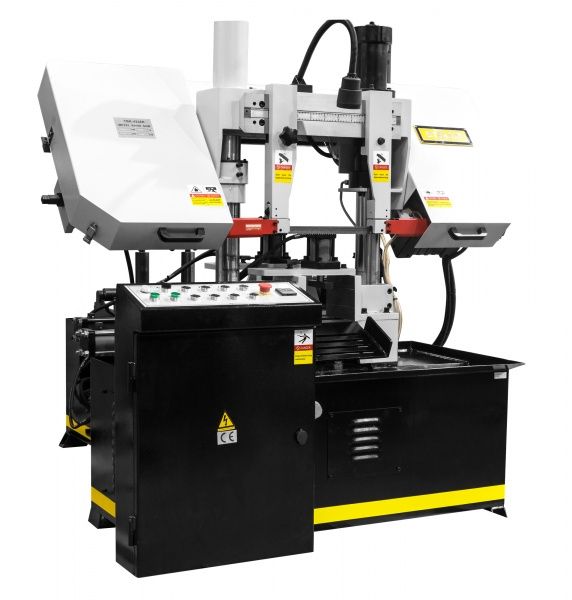

Stalex TBK-4228В является автоматическим ленточнопильным станком, колонного двухстоечного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом 90°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».
В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно, установленное на станке
- гидравлические прижимы для пакетной резки на стационарные и подающие тиски
- концевой ограничитель подачи заготовок – 505мм
- мобильная стойка с роликом
Основные элементы
- Автоматическая подача заготовок в зону резания.
- Угол пиления заготовок 90°.
- Макс. единичный ход подающих гидравлических тисков – 505мм.
- Концевой ограничитель подачи заготовок для выставления необходимой длины в процессе пиления.
- Тиски гидравлические с возможностью быстрого зажима заготовок.
- Комплект гидравлических прижимов для пакетной резки.
- Станок управляется трёхфазным двигателем.
- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно.
- 3 скорости вращения полотна.
- Подсветка зоны резания.
- Зубчатый привод + клиноременная передача
- Система быстрого подвода пильного полотна к заготовке
- Автоматическое отключение при завершении резки
На станках применяются биметаллические пилы марок М42 и М51 размером 27х0,9х3505 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей. Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
Автоматическое управление:
Перед работой в автоматическом режиме сначала необходимо выполнить следующие операции в ручном режиме:
1) Переключить переключатель в ручной режим и включить гидравлическую систему
2) Задать кол-во реза:
верхняя строка отображает кол-в...
STALEX TBK-4228B
Артикул: 271212
Мощность двигателя: 3 кВт (3-х фазный)
Вращение пилы: 90 градусов
Привод: гибрид (зубчатый привод + клиноременная передача)
Скорость резания: 27, 45, 69 м/мин
Рабочая зона: 90°
Круглая заготовка: 280 мм
Прямоугольная заготовка: 280 х 280 мм
Макс. размер пиления заготовок методом пакетной резки: 280 мм
Макс. единичный ход подающих гидравлических тисков: 505 мм
Ограничитель подачи заготовок: 505 мм
Размеры ленточного полотна: 27х0,9х3505 мм
Точность реза по длине отрезаемой заготовки: заявленная погрешность ±0,2 мм. на длину 1000 мм
Точность реза на отклонение по перпендикулярности: заявленная погрешность 0,3 мм. на ? 100 мм сплошного сечения
*Объём гидравлического бака: 75 л
заливать 2/3 по уровню масла
*используется гидравлическое масло стандартного качества (веретёнка)
Объём бака СОЖ: 36 л заливать 2/3 по уровню СОЖ
Общие размеры станка: 2240х1800х1630 мм
Масса: 800 кг
Страна производитель: Китай
Гарантия: 12 месяцев
Мобильная стойка с роликом: +
Комплект гидравлических прижимов для пакетной резки: +
*Залить чистое гидравлическое масло в бак: в летний период (при высокой температуре окружающей среды) - гидравлическое масло 46 (класс вязкости),
в зимний период (при низкой температуре окружающей среды) - гидравлическое масло 32 (класс вязкости).
Как правило, уровень масла должен находиться в верхней части указателя.
Класс вязкости гидравлического масла расшифровка
По вязкостным свойствам гидравлические масла условно делятся на следующие:
маловязкие - классы вязкости с 5 по 15; средневязкие - классы вязкости 22 и 32; вязкие - классы вязкости с 46 по 150.
STALEX TBK-4228B
Артикул: 271212
Мощность двигателя: 3 кВт (3-х фазный)
Вращение пилы: 90 градусов
Привод: гибрид (зубчатый привод + клиноременная передача)
Скорость резания: 27, 45, 69 м/мин
Рабочая зона: 90°
Круглая заготовка: 280 мм
Прямоугольная заготовка: 280 х 280 мм
Макс. размер пиления заготовок методом пакетной резки: 280 мм
Макс. единичный ход подающих гидравлических тисков: 505 мм
Ограничитель подачи заготовок: 505 мм
Размеры ленточного полотна: 27х0,9х3505 мм
Точность реза по длине отрезаемой заготовки: заявленная погрешность ±0,2 мм. на длину 1000 мм
Точность реза на отклонение по перпендикулярности: заявленная погрешность 0,3 мм. на ? 100 мм сплошного сечения
*Объём гидравлического бака: 75 л
заливать 2/3 по уровню масла
*используется гидравлическое масло стандартного качества (веретёнка)
Объём бака СОЖ: 36 л заливать 2/3 по уровню СОЖ
Общие размеры станка: 2240х1800х1630 мм
Масса: 800 кг
Страна производитель: Китай
Гарантия: 12 месяцев
Мобильная стойка с роликом: +
Комплект гидравлических прижимов для пакетной резки: +
*Залить чистое гидравлическое масло в бак: в летний период (при высокой температуре окружающей среды) - гидравлическое масло 46 (класс вязкости),
в зимний период (при низкой температуре окружающей среды) - гидравлическое масло 32 (класс вязкости).
Как правило, уровень масла должен находиться в верхней части указателя.
Класс вязкости гидравлического масла расшифровка
По вязкостным свойствам гидравлические масла условно делятся на следующие:
маловязкие - классы вязкости с 5 по 15; средневязкие - классы вязкости 22 и 32; вязкие - классы вязкости с 46 по 150.
