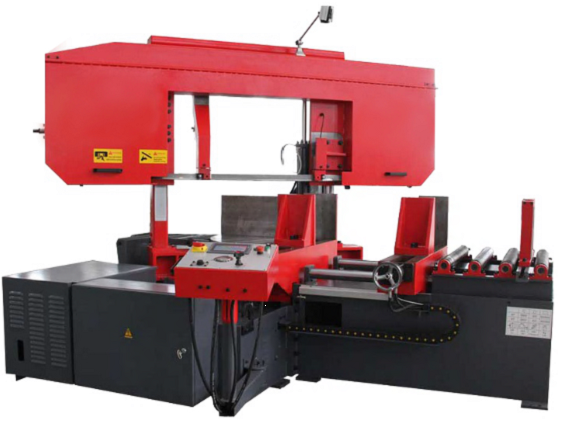

Модель Stalex BS-600GA является автоматическим ленточнопильным станком, колонного одностоечного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 600 мм и прямоугольной заготовки 850x600 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Одностоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны):
1 колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама.
2 колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.
Пильная рама, представляет собой стальную сварную конструкцию
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.
На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
Основные элементы
- Угол пиления заготовок 90°; 15°; 30°; 45°.
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Станок управляется трёхфазным двигателем.
- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-100 м/мин (без цифровой индикации).
- Предохранительный концевик на кожухе маховика и концевик (за маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена).
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Механическое натяжение полотна + индикатор натяжения полотна
- Дисковая щётка для очистки полотна от стружки, приводимая в движение от вращения шкива
...
: Stalex BS-600GA
Артикул: 388128A
Мощность главного двигателя: 5.5 кВт (3-х фазный), servo-двигатель
Мощность гидравлической станции: 1,5 кВт
Мощность системы СОЖ: 0,75 кВт
Вращение пилы: 90°; 15°; 30°; 45° на угол кратный 1°
поворот рамы происходит от ЧПУ станка
Привод: зубчатый
Скорость резания: 0-100 м/мин (без цифровой индикации)
Рабочая зона: 90°
45°
600
400
850 х 600
600х400
Макс. размер пиления заготовок методом пакетной резки:
850 х 0
400х400
Макс. единичный ход подающих гидравлических тисков: 480 мм
Мин. размер подачи заготовки с помощью ЧПУ: 5 мм
Скорость подачи заготовки: 0-30 мм/c (скорость зависит от массы заготовки)
Точность подачи заготовки: 0.1/100 мм
Точность реза на отклонение по перпендикулярности: заявленная погрешность 0,2 мм. на глубину реза - 100 мм сплошного сечения
Габариты ленточного полотна: 54х1,6х6685 мм
Рабочая высота стола: 820 мм
Объём гидравлического бака: 65 л
Объём бака СОЖ: 70 л
Приводной конвейер для сбора стружки: +
Лампа освещения: +
Индикатор натяжения: +
Гидравлические прижимы для пакетной резки: +
Щетка дисковая для удаления стружки с полотна (механическая, приводная от вращения шкива): +
Система автоматической регулировки процесса резки (в зависимости от сопротивления материала или износа пилы): по запросу
Лазерная указатель линии реза: под заказ
Размер упаковки станка: 3550х2120х2660 мм
Размер упаковки стола подачи: 1790х1720х1490 мм
Масса станка: 4900 кг
Страна производитель: Китай
Гарантия: 12 месяцев
: Stalex BS-600GA
Артикул: 388128A
Мощность главного двигателя: 5.5 кВт (3-х фазный), servo-двигатель
Мощность гидравлической станции: 1,5 кВт
Мощность системы СОЖ: 0,75 кВт
Вращение пилы: 90°; 15°; 30°; 45° на угол кратный 1°
поворот рамы происходит от ЧПУ станка
Привод: зубчатый
Скорость резания: 0-100 м/мин (без цифровой индикации)
Рабочая зона: 90°
45°
600
400
850 х 600
600х400
Макс. размер пиления заготовок методом пакетной резки:
850 х 0
400х400
Макс. единичный ход подающих гидравлических тисков: 480 мм
Мин. размер подачи заготовки с помощью ЧПУ: 5 мм
Скорость подачи заготовки: 0-30 мм/c (скорость зависит от массы заготовки)
Точность подачи заготовки: 0.1/100 мм
Точность реза на отклонение по перпендикулярности: заявленная погрешность 0,2 мм. на глубину реза - 100 мм сплошного сечения
Габариты ленточного полотна: 54х1,6х6685 мм
Рабочая высота стола: 820 мм
Объём гидравлического бака: 65 л
Объём бака СОЖ: 70 л
Приводной конвейер для сбора стружки: +
Лампа освещения: +
Индикатор натяжения: +
Гидравлические прижимы для пакетной резки: +
Щетка дисковая для удаления стружки с полотна (механическая, приводная от вращения шкива): +
Система автоматической регулировки процесса резки (в зависимости от сопротивления материала или износа пилы): по запросу
Лазерная указатель линии реза: под заказ
Размер упаковки станка: 3550х2120х2660 мм
Размер упаковки стола подачи: 1790х1720х1490 мм
Масса станка: 4900 кг
Страна производитель: Китай
Гарантия: 12 месяцев
