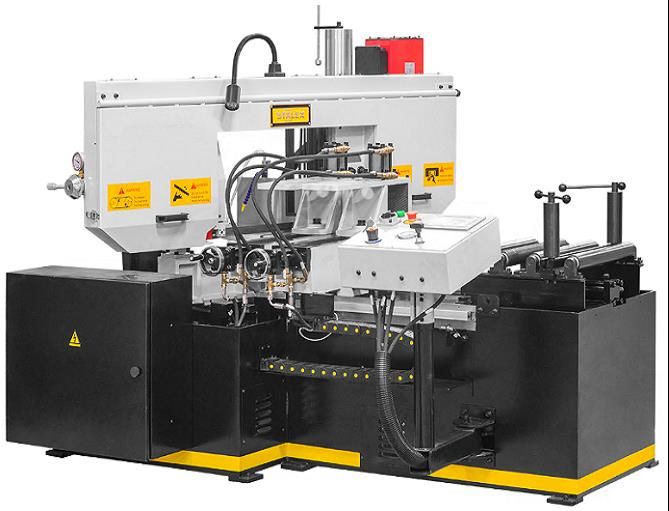

Модель Stalex BS-415G является автоматическим ленточнопильным станком, колонного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 415 мм и прямоугольной заготовки 500x415 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Ленточнопильный станок имеет 2 вертикальные стойки (колонны):
1 колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама.
2 колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.
Пильная рама, представляет собой стальную сварную конструкцию
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.
На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
Основные элементы
- Угол пиления заготовок 90°; 15°; 30°; 45°.
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Сенсорный дисплей управления.
- Станок управляется трёхфазным двигателем.
- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-60 м/мин.
- Предохранительный концевик на кожухе маховика и концевик (за маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена).
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Макс. единичный ход подающих гидравлических тисков – 500мм
- Механическое натяжение полотна
- Шнековый конвейер для сбора стружки, приводимая в д...
: Stalex BS-415GA
Артикул: 388130A
Мощность главного двигателя: 3.0 кВт (3-х фазный), servo-двигатель
Мощность гидравлической станции: 0,75 кВт
Мощность системы СОЖ: 45 Вт (0,045 кВт)
Вращение пилы: 90°; 15°; 30°; 45° на угол кратный 1°
поворот рамы происходит от ЧПУ станка
Привод: зубчатый
Скорость резания: 0-55 м/мин
Рабочая зона: 90°
45°
415
335
500х415
265х415
Макс. размер пиления заготовок методом пакетной резки:
500х220
265х220
Скорость подачи заготовки: 0-40 мм/c
Макс. единичный ход подающих гидравлических тисков: 500 мм
Точность подачи заготовки: 0.1/100 мм
Точность реза по длине отрезаемой заготовки: заявленная погрешность ±0,2 мм. на длину 1000 мм
Точность реза на отклонение по перпендикулярности: заявленная погрешность 0,3 мм. на ? 100 мм сплошного сечения
Габариты ленточного полотна: 34х1,1х4555 мм
Рабочая высота стола (от пола до основания тисков): 820 мм
Объём гидравлического бака: 55 л
Объём бака СОЖ: 16 л
Автоматический конвейер для сбора стружки: +
Индикатор натяжения полотна: +
Лампа дополнительного освещения: +
Прижимы гидравлические для пакетной резки – на стационарные и подающие тиски: +
Размер упаковки станка: 2250х2350х1750 мм
Размер упаковки стола подачи: упакован вместе со станком
Общие габариты станка установленного в рабочее положение: 2300х2230х1730 мм
Макс. рабочее пространство станка: 2500х2600х2150 мм
все сопутствующие детали (рама/пульт) открыты по максимуму
Масса станка (нетто/брутто): 2780/3000 кг
Страна производитель: Китай
Гарантия: 12 месяцев
: Stalex BS-415GA
Артикул: 388130A
Мощность главного двигателя: 3.0 кВт (3-х фазный), servo-двигатель
Мощность гидравлической станции: 0,75 кВт
Мощность системы СОЖ: 45 Вт (0,045 кВт)
Вращение пилы: 90°; 15°; 30°; 45° на угол кратный 1°
поворот рамы происходит от ЧПУ станка
Привод: зубчатый
Скорость резания: 0-55 м/мин
Рабочая зона: 90°
45°
415
335
500х415
265х415
Макс. размер пиления заготовок методом пакетной резки:
500х220
265х220
Скорость подачи заготовки: 0-40 мм/c
Макс. единичный ход подающих гидравлических тисков: 500 мм
Точность подачи заготовки: 0.1/100 мм
Точность реза по длине отрезаемой заготовки: заявленная погрешность ±0,2 мм. на длину 1000 мм
Точность реза на отклонение по перпендикулярности: заявленная погрешность 0,3 мм. на ? 100 мм сплошного сечения
Габариты ленточного полотна: 34х1,1х4555 мм
Рабочая высота стола (от пола до основания тисков): 820 мм
Объём гидравлического бака: 55 л
Объём бака СОЖ: 16 л
Автоматический конвейер для сбора стружки: +
Индикатор натяжения полотна: +
Лампа дополнительного освещения: +
Прижимы гидравлические для пакетной резки – на стационарные и подающие тиски: +
Размер упаковки станка: 2250х2350х1750 мм
Размер упаковки стола подачи: упакован вместе со станком
Общие габариты станка установленного в рабочее положение: 2300х2230х1730 мм
Макс. рабочее пространство станка: 2500х2600х2150 мм
все сопутствующие детали (рама/пульт) открыты по максимуму
Масса станка (нетто/брутто): 2780/3000 кг
Страна производитель: Китай
Гарантия: 12 месяцев
